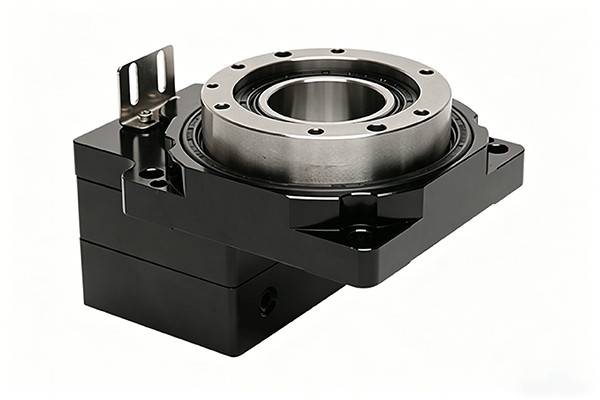

Поворотный стол является основным узлом 5-осевых обрабатывающих центров и токарно-фрезерных станков с ЧПУ. Его точность, жесткость и стабильность напрямую определяют качество обработки. Немецкий бренд прецизионных подшипников SKL предлагает полный спектр специализированных подшипников для поворотных столов. Благодаря высокой точности, жесткости и длительному сроку службы SKL является лучшим выбором для высококачественных поворотных столов.

1. Основные узлы поворотного стола и выбор подшипников SKL

1.1 Узел поворотной опоры

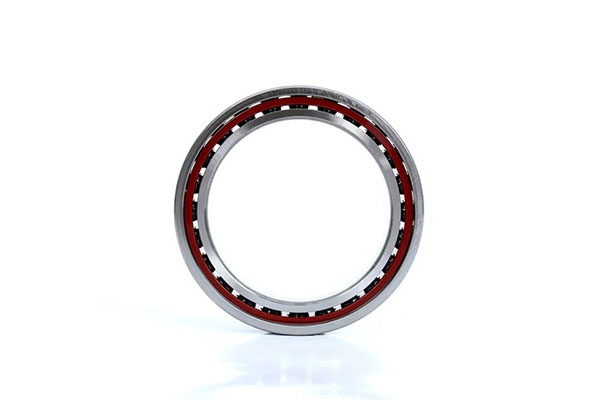

Выполняет функцию основной несущей и поворотной базы, воспринимает комбинированные нагрузки и опрокидывающие моменты.Модель: Гибридные керамические угловые шариковые подшипники серии HCB719 (HCB71920-E-T-P4S)Преимущества: Изготовлены с керамическими шарами Si₃N₄ и кольцами из специальной подшипниковой стали, угол контакта 15°. Ограниченная скорость при смазке консистентным маслом до 24000 об/мин, повышение температуры на 42 % меньше, чем у полностью стальных подшипников. Подходит для малых и средних прецизионных поворотных столов с высокой скоростью и низким тепловыделением.

1.2 Узел привода и передачи

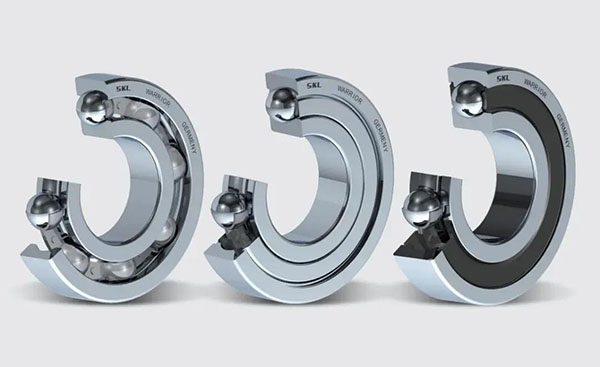

Предназначен для опоры червяков, зубчатых передач и электродвигателей, адаптирован к переменным нагрузкам и низкому уровню шума.Модель: Угловые шариковые подшипники серии SKL-72 (7212, 7214), радиальные шариковые подшипники серии SKL-63 (6308-2RSR)Преимущества:Серия 72: Класс точности P5, угол контакта 15°/25° на выбор, воспринимает комбинированные радиальные и осевые нагрузки. Латунный сепаратор снижает шум при высокой скорости до ≤58 дБ, подходит для опоры обеих сторон червячных валов.6308-2RSR: Внутренний диаметр 40 мм, внешний 80 мм, двойная резиновая уплотнение класса IP6X, термостойкость от -30℃ до +120℃, коэффициент трения менее 0,1, идеально для легконагруженной высокоскоростной опоры двигателей и передач.

1.3 Узел позиционирования и блокировки

Предназначен для индексации и гидравлической блокировки, воспринимает ударные и тяжелые нагрузки.Модель: 29418-E1, 29420-E1Преимущества: Сферическая роликовая конструкция, осевая номинальная динамическая нагрузка до 120 кН, высокая устойчивость к тяжелым нагрузкам и ударам. В сочетании с перекрестными роликовыми подшипниками обеспечивает высокую точность позиционирования.

1.4 Вспомогательный опорный узел

Используется для опоры балансировочных цилиндров и вспомогательных роликов, отличается низкой скоростью, износостойкостью и долгим сроком службы.Модель: NU2210-E-M1Преимущества: Класс точности P6, разборная конструкция без бортиков внутреннего кольца, высокая радиальная грузоподъемность, подходит для радиальной опоры балансировочных цилиндров. Роликовые подшипники имеют длительный безотказный срок эксплуатации без обслуживания.

2. Сравнение характеристик до и после замены

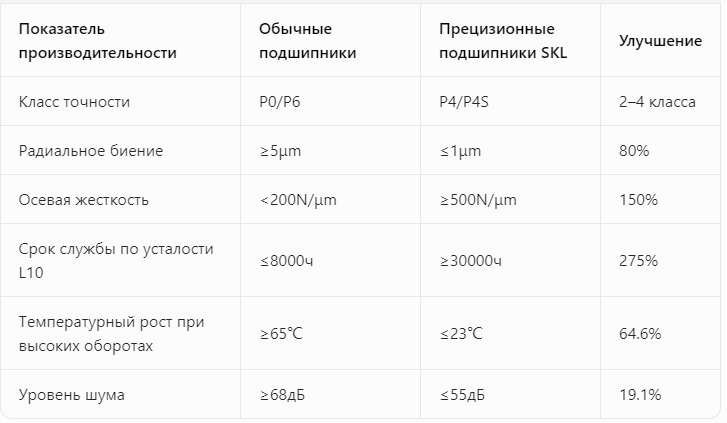

Обычные универсальные подшипники имеют недостатки: низкая точность, слабая жесткость, короткий срок службы, сильный нагрев и высокий шум, не соответствуют требованиям прецизионной обработки. После замены на прецизионные подшипники SKL точность, жесткость и срок службы значительно улучшаются, нагрев и шум снижаются, стабильность и надежность обработки повышаются.

3. Практический пример применения

Пример: Малый и средний 5-осевой обрабатывающий центрУсловия работы: Диаметр поворотного стола 800 мм, грузоподъемность 3 тонны, скорость вращения 0-120 об/мин, обработка авиационных алюминиевых деталей, требуемая точность вращения ≤0,005 мм.Старая схема: Использовались обычные подшипники 7210 и радиальные шариковые подшипники. Через 6 месяцев работы появилась погрешность точности, процент брака достиг 8 %.Решение SKL: Опорный узел – подшипник HCB71918-E-T-P4S, приводной узел – подшипник 7212, вспомогательная опора – подшипник NU2208-E1-M1.Результат применения: Точность вращения стабильно держится на уровне 0,002 мм, нет потери точности после 20000 часов непрерывной работы, процент брака снизился до 0,5 %, срок обслуживания увеличился до 3 лет, общие расходы снизились на 25 %.

4. Основные преимущества SKL

· Немецкое качество производства: Почти 70 лет опыта прецизионного производства, строгий контроль качества, высокая надежность.

· Индивидуальная разработка: Разработка конструкции, материалов и смазки под конкретные условия эксплуатации, быстрая поставка.

· Локальное обслуживание: Распределительный центр в Шанхае, доставка за 24 часа, техническая поддержка за 4 часа.

· Выгодная цена: Цена на 15–20 % ниже аналогов импортных брендов, снижение общих эксплуатационных расходов.

5. Заключение

Подшипники SKL полностью покрывают потребности выбора узлов поворотных столов станков. Благодаря высокой точности, жесткости и долгому сроку службы устраняют недостатки обычных подшипников, повышают точность и стабильность оборудования, снижают эксплуатационные и ремонтные расходы. SKL – идеальный выбор для высококачественных поворотных столов металлорежущих станков。
