При высокой нагрузке, точная защита – Полный анализ выбора и применения подшипни

Бетонные машины являются «сердцем» современных инфраструктурных проектов. От бетонных заводов, насосов, самосвалов-мешалок до распределителей и гладильных машин все работают в экстремальных условиях эксплуатации с высокой нагрузкой, сильными ударами, высоким содержанием пыли и сильной коррозией. Как «суставы» системы передачи, подшипники напрямую определяют надежность, эффективность работы и срок службы оборудования.

Благодаря немецкой точной технологии, инновациям в материалах и структурной оптимизации немецкие подшипники SKL стали предпочтительным решением в области бетонных машин. В данной статье систематизировано представлено описание выбора, моделей, преимуществ, изменений в применении и практической ценности подшипников SKL в различных ключевых компонентах бетонных машин.

---

I. Точный выбор подшипников SKL для ключевых компонентов бетонных машин

Основные компоненты передачи, опоры и вращения бетонных машин требуют подшипников с различными характеристиками нагрузки. SKL предлагает специальные модели для каждого сценария, обеспечивая точную адаптацию «одна машина – одна стратегия».

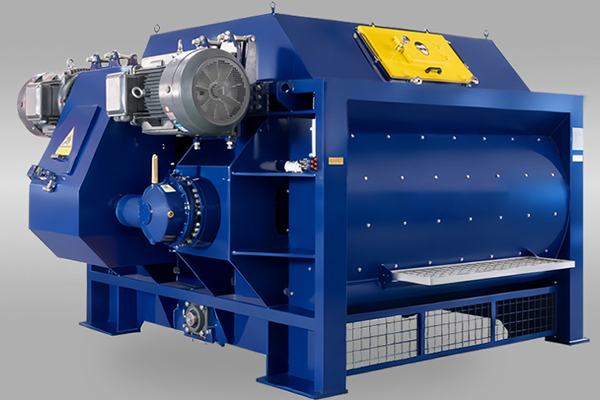

(I) Бетонный смеситель (дву Валковый/принудительный смеситель)

Главный вал, коробка передач, мешалка и бункер загрузки смесителя являются ключевыми нагрузочными элементами, подвергающимися сильным радиальным ударам, постоянной высокой нагрузке и коррозии цементного раствора.

1. Подшипники опоры главного вала

Выбранные модели: SKL 22324-E1, 22328-E1 (шарнирные подшипники)



Место применения: Опоры на обоих концах главного вала смешивания дву Валкового смесителя

Ключевые преимущества: Конструкция сферической дорожки позволяет компенсировать изгиб вала 0,5°-1,5° и ошибки монтажа, чтобы избежать концентрации крайних напряжений; оптимизированный контур роликов увеличивает номинальную динамическую нагрузку на30%; материал карбированной стали + покрытие DLC, поверхностная твердость HRC 60-62, устойчивость к микропиттингу улучшена на50%



2. Подшипники входного/выходного валов коробки передач

Выбранные модели: SKL NUP2216-E, NUP319-E (цилиндрические подшипники); 32218-A, 32220-A (конические подшипники)



Место применения: Высокоскоростной вал и низкоскоростной выходной вал коробки передач смесителя



Ключевые преимущества: Цилиндрические подшипники обладают высокой чистой радиальной нагрузочной способностью и ударной прочностью; конические подшипники могут воспринимать как радиальные, так и осевые составные нагрузки, с регулируемым зазором, подходят для частых прямых и обратных вращений коробки передач

3. Подшипники роли/мотора бункера загрузки

Выбранные модели: SKL 6207-2RSR, 6306-2RSR (шаговые подшипники)



Место применения: Поднимающая роль бункера загрузки, барабан лебедки



Ключевые преимущества: Двухлистовая уплотнение (2RSR) обеспечивает степень защиты от пыли IP6X, предотвращает попадание пыли и раствора; конструкция с низким трением, подходящая для высокочастотных операций включения и отключения подъема бункера

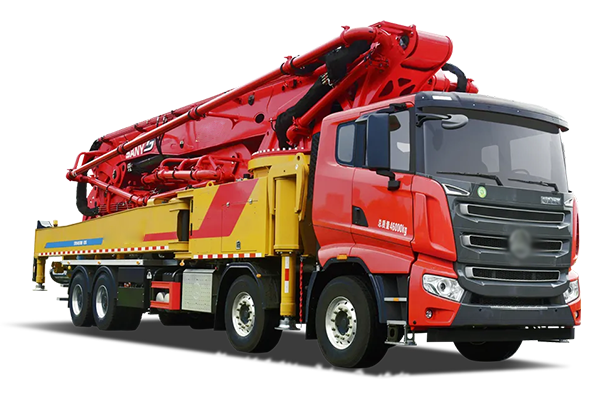

(II) Бетонный насос (распорка/шибер/система насоса)

Бетонные насосы подвергаются сложному крена, ударам от выдвижения распорки и длительной непрерывной помпе, при этом цилиндр насоса является ключевым областью применения подшипников.

Главные подшипники системы насоса

Выбранные модели: SKL 22330-E1 (шарнирные подшипники), 23020-E1 (шарнирные подшипники с твердым маслом)



Место применения: Двигательный вал поршня насоса, смешивающий вал бункера



Ключевые преимущества: Конструкция смазки твердым маслом обеспечивает 5-летнюю бесперебойную эксплуатацию в пыльных и растворных средах; высокая устойчивость к неуравновешению, подходящая для сильных вибраций во время помпы

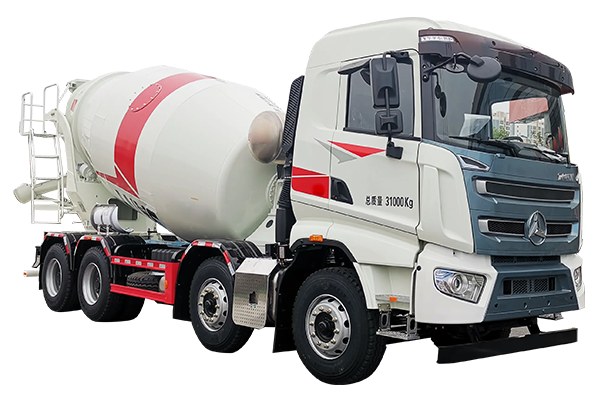

(III) Бетонный самосвал-мешалка

Бетонный барабан самосвала вращается при низкой скорости под высокой нагрузкой и установлен под углом, при этом коробка передач и опора роликов являются ключевыми областями применения подшипников.

1. Главные подшипники коробки передач барабана

Выбранные модели: SKL 22222-E1, 22224-E1 (специальные шарнирные подшипники)



Место применения: Опорка коробки передач на переднем конце бетонного барабана самосвала-мешалки



Ключевые преимущества: Особая внутренняя конструкция, подходящая для наклонной установки барабана (угол β=10°-15°); нагрузочная способность выше на 40% по сравнению с обычными подшипниками, непрерывный срок службы превышает 30 000 часов

2. Задние подшипники роликов барабана

Выбранные модели: SKL 32018-X, 32020-X (конические подшипники)



Место применения: Симметричная опора роликов на заднем конце барабана



Ключевые преимущества: Устанавливаются парами для воспринимания радиальной нагрузки, износостойкость улучшена в 2 раза; накладной фенолоформальдегидный каркас, подходящий для непрерывного вращения барабана

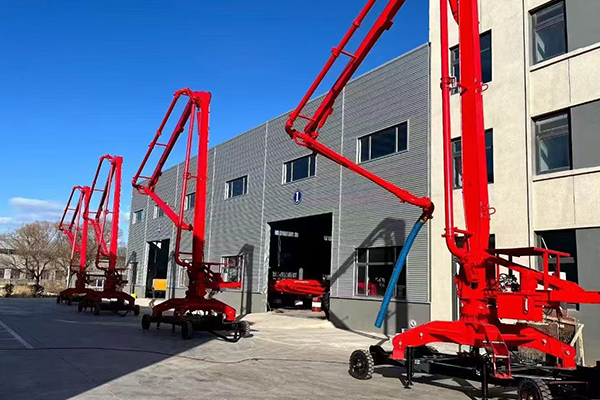

(IV) Распределитель бетона/гладильная машина

Подшипники приводного барабана распределителя: SKL 22216-E1 (двухрядные подшипники с угловым контактом), подходящие для вращения фермы и поддержки высокой нагрузки



Главный вал/подшипники передачи гладильной машины: SKL 6205-2RSR, 7206-B (подшипники с угловым контактом), низкое сопротивление и высокая скорость, подходящие для высокоскоростной работы гладильной машины



II. Ключевые преимущества подшипников SKL: Решение проблем с условиями эксплуатации бетонных машин

1. Инновации в материалах и поверхностной обработке

Дорожка изготовлена из карбированной стали 20CrNiMoA, глубина карбирования 2,0-2,5 мм, вязкость ядра ≥80 Дж/см², сочетает высокую прочность и ударную прочность



Топливные элементы могут быть изготовлены из керамики на основе нитрида кремния (специфическая синтез), с сопротивлением сжатию ≥3800 МПа, на 40% легче стали, коэффициент трения снижен до 0,03

Поверхностная обработка DLC/специальным карбированием обеспечивает стабильность в широком диапазоне температур от -40℃ до 180℃, устойчивость к коррозии цементного раствора и ионов хлора улучшена в 3 раза

2. Структурная и смазочная оптимизация

Шарнирные подшипники используют симметричные цилиндрические роли + сферические дорожки, равномерность распределения нагрузки улучшена на 40%, чтобы избежать отказов от локальной перегрузки



Оконные каркасы изготовлены из наложного фенолоформальдегидного смолы/нилона 66, износостойкие, термостойкие, не подверженные деформации или разрушению



Патентованная конструкция смазочного желоба + твердое масло: Лимит скорости смазки жгутом 3500 об/мин, подшипники с твердым маслом обеспечивают бесперебойную эксплуатацию, затраты на обслуживание снижены на 76%

3. Улучшение уплотнения и надежности

Двухлистовое уплотнение из нитрильного каучука (2RSR) обеспечивает защиту IP6X от пыли и воды, полностью блокирует попадание бетонной пыли и раствора в дорожку



Классы точности включают P0-P4, значение вибрации до 3,5 мм/с, работа оборудования более стабильна



Срок службы 2-3 раза длиннее, чем у традиционных подшипников, частота отказов снижена на 75%, снижена частота остановок для обслуживания

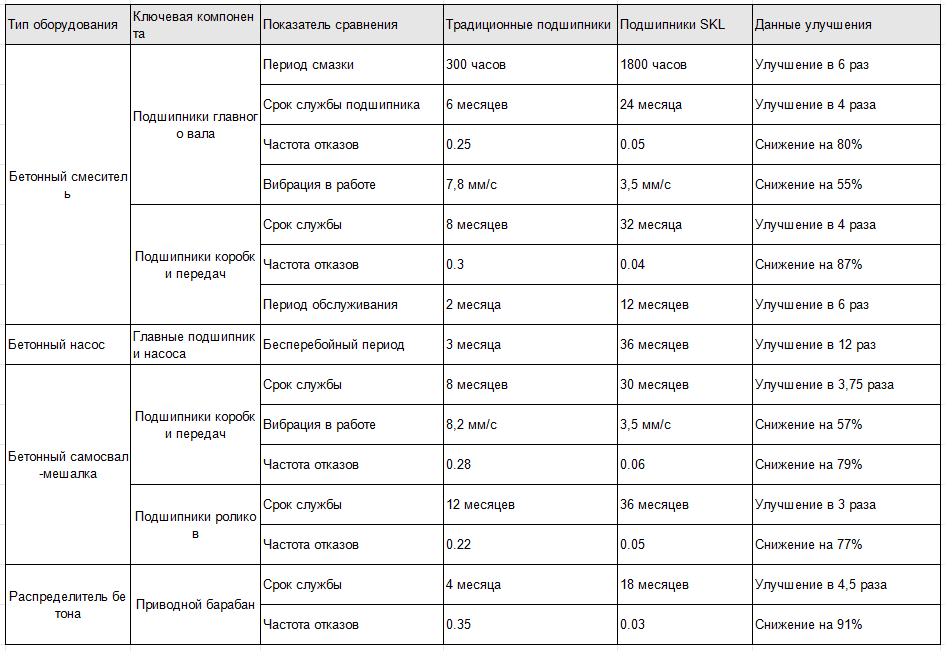

III. Сравнительные данные по изменениям в применении

Ключевая трансформационная ценность

Значительное снижение эксплуатационных и обслуживательных затрат: Частота замены подшипников снижается на 70%, общие затраты на рабочую силу, запасные части и потери от остановок снижаются более чем на60%



Значительное улучшение эффективности оборудования: Время непрерывной работы увеличивается на 50%, бесперебойная работа превышает 60 000 часов



Адаптация к экстремальным условиям эксплуатации: Решает проблемы традиционных подшипников, таких как «легкое повреждение при высокой нагрузке, легкое закупорка пылью, легкая ржавчина от коррозии», и адаптируется к различным тяжелым строительным условиям



IV. Практические примеры применения: Подшипники SKL способствуют строительной практике

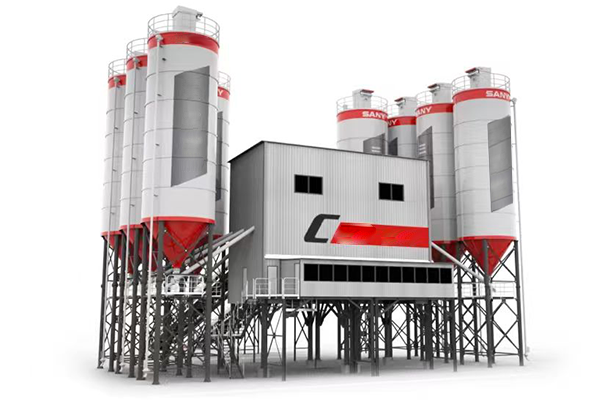

Пример 1: Большой коммерческий бетонный завод (двух Валковый смеситель JS3000)

До трансформации: Для главного вала использовались традиционные шарнирные подшипники, которые нужно заменять каждые 5 месяцев, 4 остановки для обслуживания в год, каждая обслуживание занимает 8 часов, годовые потери превышают 150 000 юаней



Выбор SKL: Главный вал 22328-E1, коробка передач NUP319-E, бункер загрузки 6306-2RSR



Результат трансформации: Непрерывная работа в течение 26 месяцев без отказов, годовое количество обслуживаний снижено до 0, годовая экономия затрат 120 000 юаней; вибрация вала смесителя снижена на40%, улучшена однородность смешивания бетона

Пример 2: 47-метровый бетонный насос тяжелой промышленности (система насоса)

До трансформации: Для главных подшипников насоса использовались традиционные подшипники, которые нужно обслуживать каждые 3 месяца. Во время помпы часто возникали вибрации и необычные звуки, ухудшающие стабильность работы



Выбор SKL: Главные подшипники насоса 22330-E1



Результат трансформации: Главные подшипники насоса бесперебойны в течение 36 месяцев, система насоса работает непрерывно более 1200 часов, температура подшипников стабильна ниже 65℃, на 15℃ ниже, чем до трансформации, стабильность работы значительно улучшена

Пример 3: Флот 12-кубических бетонных самосвалов-мешалок логистической группы (50 единиц)

До трансформации: Подшипники коробки передач барабана заменялись каждые 8 месяцев, подшипники роликов отказывали через 1 год. Годовые затраты на замену подшипников флота составляли 800 000 юаней



Выбор SKL: Коробка передач 22222-E1, ролик 32020-X

Результат трансформации: Срок службы одного подшипника увеличен до 30 месяцев, годовые затраты на замену флота снижены до 220 000 юаней, экономия 72,5%; вибрация работы автомобиля снижена, улучшено удобство вождения для водителя

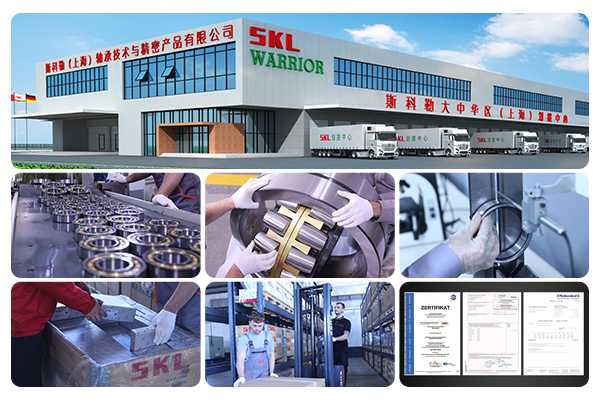

V. Ключевые преимущества компании SKL: Ведущая общая мощность отрасли

1. Наследие немецкой точной инженерии, более 60 лет технического накопления

Основана в 1958 году в Леверкузене, Германия, SKL глубоко работает в области высококачественных подшипников уже68 лет, придерживается немецкого оригинального производства, следует международным стандартам DIN и ISO, обладает топовыми системами точности процесса и контроля качества в отрасли.

2. Возможности индивидуального исследования и разработки, адаптация к отраслевым потребностям

С 5 глобальными технологическими центрами разрабатывает специальные модели, материалы и структуры для четырех основных проблем бетонных машин: высокая нагрузка, удар, коррозия и пыль, и предлагает полное решение «выбор-проектирование-смазка-обслуживание».

3. Контроль качества по всей промышленной цепочке

От плавки сырья, точной обработки до термической обработки, поверхностного покрытия и контроля сборки весь процесс управляется самостоятельно; каждый подшипник проходит 100% нагрузочных тестов, симуляций срока службы и тестов на устойчивость к коррозии, чтобы обеспечить 100% процент годности выпуска.

4. Совершенная система обслуживания, гарантия на весь срок службы

Предлагает комплексные услуги, включая расчет выбора, руководство по установке, мониторинг состояния и прогнозируемое обслуживание; более 30 сервисных центров в Китае, 24-часовой отклик для решения послепродажных проблем и снижения рисков использования для клиентов.

5. Эталон импортозамещения, высокое соотношение цена-качество

Продуктивность сравнима с международными топовыми марками, цена ниже на 20%-30%; срок доставки короче на 50%, ломает монополию импортируемых высококачественных подшипников, помогает предприятиям по производству бетонных машин снизить затраты, увеличить эффективность и улучшить ключевую конкурентоспособность.



VI. Заключение

В контексте модернизации бетонных машин строительства в направлении высокой эффективности, крупномасштабности и интеллектуализации выбор подшипников в качестве ключевых компонентов перешел от «используемого» к «долговечному, стабильному и низкопотребительному». Благодаря инновациям в материалах, структурной оптимизации и индивидуальным решениям подшипники SKL точно соответствуют условиям эксплуатации различных ключевых компонентов бетонных машин, обеспечивая скачок от «частых отказов» к «долгосрочной стабильности», который не только снижает эксплуатационные и обслуживательные затраты оборудования, но и улучшает эффективность строительных работ.

В будущем, с постоянным расширением инфраструктурных проектов и все более сложными строительными условиями подшипники SKL, благодаря непрерывной технической итерации и улучшению обслуживания, станут «крепким поддерживающим элементом» для высококачественного развития отрасли бетонных машин и вливут длительную мощь в глобальные инфраструктурные проекты.
