主轴轴承是精密机床设备的重要部件,能够确保精密设备的运行精度和稳定性能,其配置通常采用轴承组合和前后布置的方式,不同配置能够为设备主轴提供不同的负荷、转速、刚度等使用性能和使用寿命,主轴的选型,应充分了解机床设备的工况和特性;并进行合理地配置。

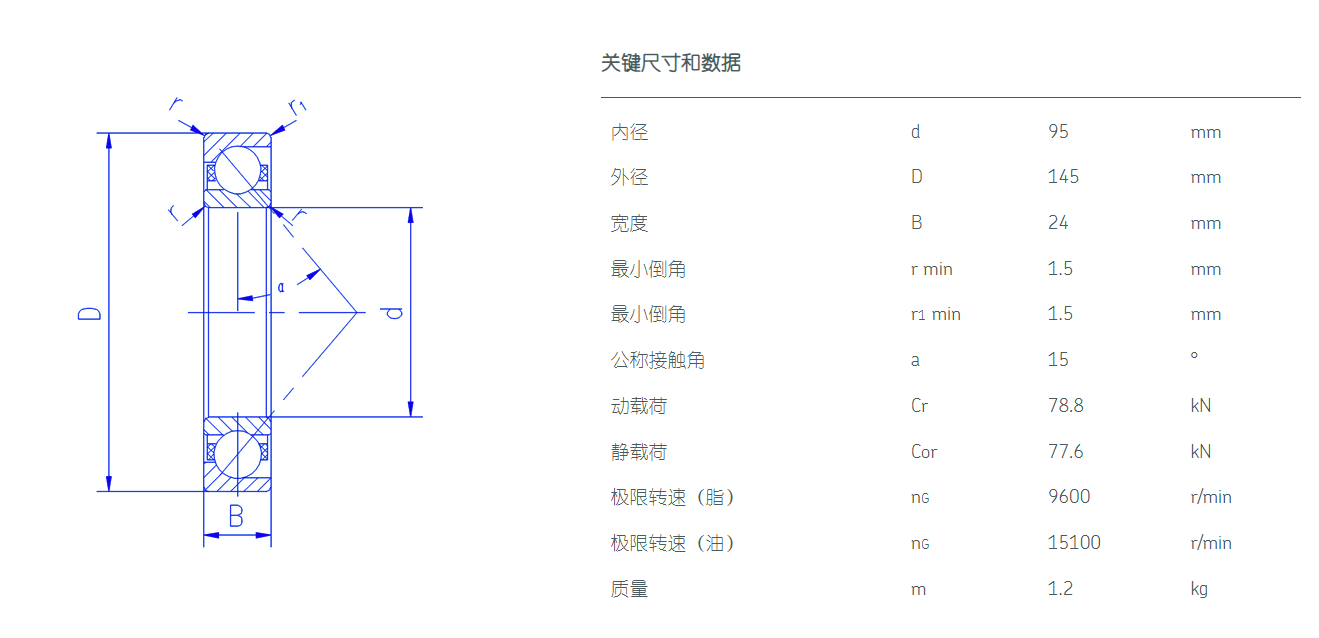

B7019-C-T-P4S
主轴轴承
SKL B7019-C-T-P4S轴承是一种单列、采用钢球滚动体和酚醛树脂保持架的精密角接触球轴承;主要应用于:制粒干燥设备、潜水搅拌机、针织机械、塑料拉丝机、气动卡盘、塔式反应器、湿式冷却塔、手动焊机、塑料造粒机、三环式减速机、振动干燥机、牵引、矫正设备、塑料编织机、水转印设备、烤漆设备、金属包装机械、特种织机、烫平机、工业炉等领域设备的主轴等部位中。
精密主轴轴承的紧固
1、内圈的紧固
一般通过轴上螺纹和螺母进行紧固。但因轴和螺母存在间隙;紧固时产生的偏离、倾斜等可能导致轴和轴承的弯曲,因此,紧固过程中,螺母必须充分紧固,防止松动,以确保轴的旋转精度。在高速高精度主轴应用中,通常也会使用轴套固定的方法,但该方法在连续运转下;相对容易松动,需要定期进行检查。
另外,若是组合角接触球轴承,轴承间隔圈较宽,当螺母拧紧力过大时,容易造成内圈隔圈变形,会导致安装的预紧量大于设定值。
2、外圈的紧固
一般通过螺栓对压盖进行紧固。压盖和轴承座端面间隙为0.01~0.05mm之间;若紧固量过大或不均匀,轴承外圈容易产生变形。若是在高速运转下,螺母的紧固力必须加大;以补偿轴承与轴的过盈量的变大。
若是滚珠丝杠支撑用的推力角接触球轴承,螺母紧固力通常为预紧力的2.5~3倍。
